APLIKASI CDL/CDLF adalah sejenis produk multifungsi.Hal ini dapat digunakan untuk mengalirkan berbagai media dari air keran ke cairan industri pada suhu berbeda dan dengan laju aliran dan tekanan berbeda.Tipe CDL cocok untuk mengalirkan cairan non-korosif, sedangkan CDLF cocok untuk cairan yang sedikit korosif. Pasokan air: Penyaringan dan transportasi air di Pengairan, peningkatan pipa utama, peningkatan di gedung-gedung bertingkat. Peningkatan industri: Sistem aliran air proses, sistem pembersihan, sistem pencucian bertekanan tinggi, sistem pemadam kebakaran Pengangkutan cairan industri: Sistem pendingin dan pendingin udara, pasokan air ketel dan sistem kondensasi, keperluan terkait mesin, asam dan alkali Pengolahan air: Sistem ultrafiltrasi, sistem osmosis balik, sistem distilasi, kolam renang, pemisah Irigasi: Irigasi lahan pertanian, irigasi semprot, irigasi tetes.
Kondisi operasi Cairan encer, bersih, tidak mudah terbakar, dan tidak mudah meledak, tidak mengandung butiran dan serat padat. Suhu cairan: Jenis suhu normal: -15℃~+70℃, Jenis air panas:+70℃~+120℃ Suhu sekitar: hingga +40℃ Ketinggian :sampai 1000m

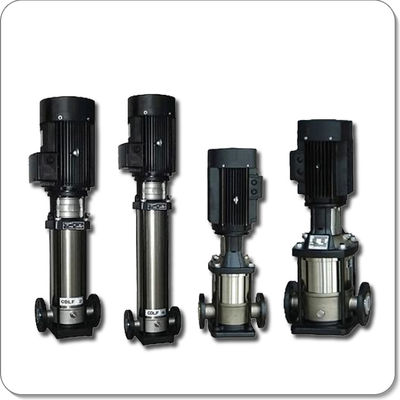

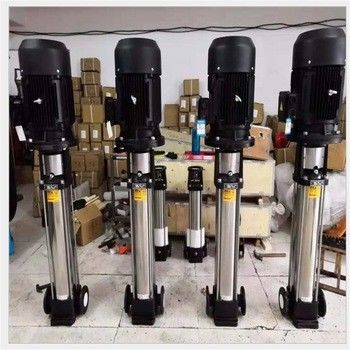

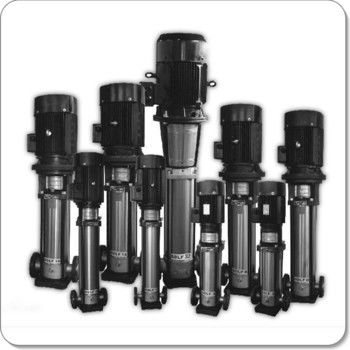

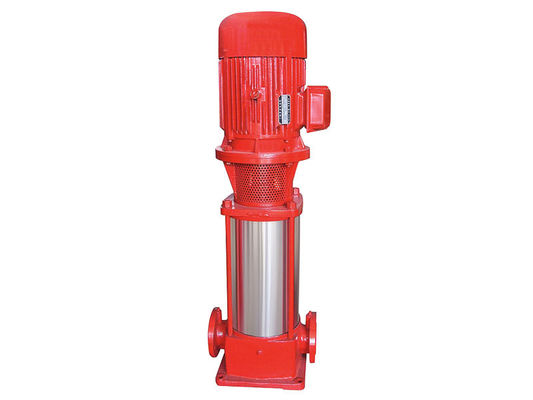

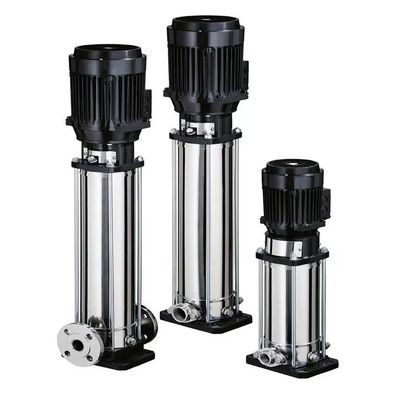

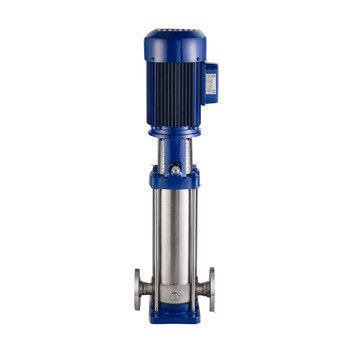

Pompa CDL/CDLF adalah sejenis pompa sentrifugal multistage non-self priming vertikal, yang digerakkan oleh motor listrik standar. Poros keluaran motor langsung terhubung dengan poros pompa melalui kopling. Komponen silinder dan saluran aliran yang tahan tekanan adalah tetap antara kepala pompa dan bagian dalam dan saluran keluar dengan baut pengikat. Saluran masuk dan saluran keluar terletak di bagian bawah pompa pada bidang yang sama. Pompa jenis ini dapat dilengkapi dengan pelindung cerdas untuk secara efektif mencegahnya berjalan kering, keluar fase dan kelebihan beban.
Motor listrik Motor berdiri dua kutub ledakan udara tertutup penuh Kelas perlindungan: IP55 Kelas isolasi:F Tegangan standar, 50HZ:1x220-230/240V 3x200-220/346-380V 3x220-240/380-415V 3x380-415V 60HZ:3×200-230/346-400V 3×220-255/380-440V 3×220-227/380-480V
|
Model |
Tenaga motor |
Mengalir |
Kepala |
Kecepatan |
Kw |
HP |
m3/jam |
M |
rpm |
1.1 CDL1 |
|
|
|
|
|
CDL1-2 |
0,37 |
0,5 |
1 |
11.5 |
2900 |
CDL1-3 |
0,37 |
0,5 |
1 |
17 |
2900 |
CDL1-4 |
0,37 |
0,5 |
1 |
22.5 |
2900 |
CDL1-5 |
0,37 |
0,5 |
1 |
28 |
2900 |
CDL1-6 |
0,37 |
0,5 |
1 |
33.5 |
2900 |
CDL1-7 |
0,37 |
0,5 |
1 |
39 |
2900 |
CDL1-8 |
0,55 |
0,75 |
1 |
45 |
2900 |
CDL1-9 |
0,55 |
0,75 |
1 |
51 |
2900 |
CDL1-10 |
0,55 |
0,75 |
1 |
57 |
2900 |
CDL1-11 |
0,55 |
0,75 |
1 |
61 |
2900 |
CDL1-12 |
0,75 |
1 |
1 |
67 |
2900 |
CDL1-13 |
0,75 |
1 |
1 |
73 |
2900 |
CDL1-14 |
0,75 |
1 |
1 |
78 |
2900 |
CDL1-15 |
0,75 |
1 |
1 |
84 |
2900 |
CDL1-17 |
1.1 |
1.5 |
1 |
95 |
2900 |
CDL1-19 |
1.1 |
1.5 |
1 |
106 |
2900 |
CDL1-21 |
1.1 |
1.5 |
1 |
117 |
2900 |
CDL1-23 |
1.1 |
1.5 |
1 |
128 |
2900 |
CDL1-25 |
1.5 |
2 |
1 |
139 |
2900 |
CDL1-27 |
1.5 |
2 |
1 |
150 |
2900 |
CDL1-30 |
1.5 |
2 |
1 |
166 |
2900 |
CDL1-33 |
2.2 |
3 |
1 |
183 |
2900 |
CDL1-36 |
2.2 |
3 |
1 |
200 |
2900 |
1.2 CDL2 |
|
|
|
|
|
CDL2-2 |
0,37 |
0,5 |
2 |
15 |
2900 |
CDL2-3 |
0,37 |
0,5 |
2 |
22 |
2900 |
CDL2-4 |
0,55 |
0,75 |
2 |
30 |
2900 |
CDL2-5 |
0,55 |
0,75 |
2 |
37 |
2900 |
CDL2-6 |
0,75 |
1 |
2 |
45 |
2900 |
CDL2-7 |
0,75 |
1 |
2 |
52 |
2900 |
CDL2-9 |
1.1 |
1.5 |
2 |
67 |
2900 |
CDL2-11 |
1.1 |
1.5 |
2 |
82 |
2900 |
CDL2-13 |
1.5 |
2 |
2 |
98 |
2900 |
CDL2-15 |
1.5 |
2 |
2 |
112 |
2900 |
CDL2-16 |
1.5 |
2 |
2 |
120 |
2900 |
CDL2-17 |
2.2 |
3 |
2 |
128 |
2900 |
CDL2-18 |
2.2 |
3 |
2 |
136 |
2900 |
CDL2-19 |
2.2 |
3 |
2 |
145 |
2900 |
CDL2-20 |
2.2 |
3 |
2 |
155 |
2900 |
CDL2-22 |
2.2 |
3 |
2 |
165 |
2900 |
CDL2-23 |
3 |
4 |
2 |
176 |
2900 |
CDL2-24 |
3 |
4 |
2 |
188 |
2900 |
CDL2-26 |
3 |
4 |
2 |
198 |
2900 |
1.3 CDL3 |
|
|
|
|
|
CDL3-2 |
0,37 |
0,5 |
3 |
9 |
2900 |
CDL3-3 |
0,37 |
0,5 |
3 |
14 |
2900 |
CDL3-4 |
0,37 |
0,5 |
3 |
19 |
2900 |
CDL3-5 |
0,37 |
0,5 |
3 |
23 |
2900 |
CDL3-6 |
0,55 |
0,75 |
3 |
28 |
2900 |
CDL3-7 |
0,55 |
0,75 |
3 |
32 |
2900 |
CDL3-8 |
0,75 |
1 |
3 |
37 |
2900 |
CDL3-9 |
0,75 |
1 |
3 |
42 |
2900 |
CDL3-10 |
0,75 |
1 |
3 |
47 |
2900 |
CDL3-11 |
1.1 |
1.5 |
3 |
51 |
2900 |
CDL3-12 |
1.1 |
1.5 |
3 |
55 |
2900 |
CDL3-13 |
1.1 |
1.5 |
3 |
60 |
2900 |
CDL3-15 |
1.1 |
1.5 |
3 |
69 |
2900 |
CDL3-17 |
1.5 |
2 |
3 |
79 |
2900 |
CDL3-19 |
1.5 |
2 |
3 |
88 |
2900 |
CDL3-21 |
2.2 |
3 |
3 |
98 |
2900 |
CDL3-23 |
2.2 |
3 |
3 |
107 |
2900 |
CDL3-25 |
2.2 |
3 |
3 |
116 |
2900 |
CDL3-27 |
2.2 |
3 |
3 |
124 |
2900 |
CDL3-29 |
2.2 |
3 |
3 |
133 |
2900 |
CDL3-31 |
3 |
3 |
3 |
142 |
2900 |
CDL3-33 |
3 |
3 |
3 |
151 |
2900 |
CDL3-36 |
3 |
3 |
3 |
168 |
2900 |
1.4 CDL4 |
|
|
|
|
|
CDL4-2 |
0,37 |
0,5 |
4 |
15 |
2900 |
CDL4-3 |
0,55 |
0,75 |
4 |
24 |
2900 |
CDL4-4 |
0,75 |
1 |
4 |
32 |
2900 |
CDL4-5 |
1.1 |
1.5 |
4 |
40 |
2900 |
CDL4-6 |
1.1 |
1.5 |
4 |
48 |
2900 |
CDL4-7 |
1.5 |
2 |
4 |
56 |
2900 |
CDL4-8 |
1.5 |
2 |
4 |
64 |
2900 |
CDL4-10 |
2.2 |
3 |
4 |
81 |
2900 |
CDL4-12 |
2.2 |
3 |
4 |
95 |
2900 |
CDL4-13 |
2.2 |
3 |
4 |
100 |
2900 |
CDL4-14 |
3 |
4 |
4 |
112 |
2900 |
CDL4-15 |
3 |
4 |
4 |
120 |
2900 |
CDL4-16 |
3 |
4 |
4 |
129 |
2900 |
CDL4-17 |
3 |
4 |
4 |
136 |
2900 |
CDL4-18 |
4 |
5.5 |
4 |
148 |
2900 |
CDL4-19 |
4 |
5.5 |
4 |
153 |
2900 |
CDL4-20 |
4 |
5.5 |
4 |
162 |
2900 |
CDL4-21 |
4 |
5.5 |
4 |
169 |
2900 |
CDL4-22 |
4 |
5.5 |
4 |
178 |
2900 |
1,5 CDL8 |
|
|
|
|
|
CDL8-2 |
0,75 |
1 |
8 |
18 |
2900 |
CDL8-3 |
1.1 |
1.5 |
8 |
27 |
2900 |
CDL8-4 |
1.5 |
2 |
8 |
36 |
2900 |
CDL8-5 |
2.2 |
3 |
8 |
45 |
2900 |
CDL8-6 |
2.2 |
3 |
8 |
54 |
2900 |
CDL8-7 |
3 |
4 |
8 |
65 |
2900 |
CDL8-8 |
3 |
4 |
8 |
73 |
2900 |
CDL8-9 |
3 |
4 |
8 |
82 |
2900 |
CDL8-10 |
4 |
5.5 |
8 |
92 |
2900 |
CDL8-11 |
4 |
5.5 |
8 |
102 |
2900 |
CDL8-12 |
4 |
5.5 |
8 |
111 |
2900 |
CDL8-13 |
5.5 |
7.5 |
8 |
121 |
2900 |
CDL8-14 |
5.5 |
7.5 |
8 |
130 |
2900 |
CDL8-15 |
5.5 |
7.5 |
8 |
139 |
2900 |
CDL8-16 |
5.5 |
7.5 |
8 |
148 |
2900 |
CDL8-17 |
7.5 |
10 |
8 |
158 |
2900 |
CDL8-18 |
7.5 |
10 |
8 |
167 |
2900 |
CDL8-19 |
7.5 |
10 |
8 |
177 |
2900 |
CDL8-20 |
7.5 |
10 |
8 |
186 |
2900 |
1.6 CDL12 |
|
|
|
|
|
CDL12-2 |
1.5 |
2 |
12 |
20 |
2900 |
CDL12-3 |
2.2 |
3 |
12 |
30 |
2900 |
CDL12-4 |
3 |
4 |
12 |
40 |
2900 |
CDL12-5 |
3 |
4 |
12 |
50 |
2900 |
CDL12-6 |
4 |
5.5 |
12 |
60 |
2900 |
CDL12-7 |
5.5 |
7.5 |
12 |
70 |
2900 |
CDL12-8 |
5.5 |
7.5 |
12 |
80 |
2900 |
CDL12-9 |
5.5 |
7.5 |
12 |
91 |
2900 |
CDL12-10 |
7.5 |
10 |
12 |
101 |
2900 |
CDL12-12 |
7.5 |
10 |
12 |
121 |
2900 |
CDL12-14 |
11 |
15 |
12 |
141 |
2900 |
CDL12-16 |
11 |
15 |
12 |
162 |
2900 |
CDL12-18 |
11 |
15 |
12 |
183 |
2900 |
1.7 CDL16 |
|
|
|
|
|
CDL16-2 |
2.2 |
3 |
16 |
22 |
2900 |
CDL16-3 |
3 |
4 |
16 |
34 |
2900 |
CDL16-4 |
4 |
5.5 |
16 |
46 |
2900 |
CDL16-5 |
5.5 |
7.5 |
16 |
58 |
2900 |
CDL16-6 |
5.5 |
7.5 |
16 |
70 |
2900 |
CDL16-7 |
7.5 |
10 |
16 |
82 |
2900 |
CDL16-8 |
7.5 |
10 |
16 |
94 |
2900 |
CDL16-9 |
11 |
15 |
16 |
106 |
2900 |
CDL16-10 |
11 |
15 |
16 |
118 |
2900 |
CDL16-11 |
11 |
15 |
16 |
132 |
2900 |
CDL16-12 |
11 |
15 |
16 |
141 |
2900 |
CDL16-13 |
15 |
20 |
16 |
155 |
2900 |
CDL16-14 |
15 |
20 |
16 |
166 |
2900 |
CDL16-15 |
15 |
20 |
16 |
178 |
2900 |
CDL16-16 |
15 |
20 |
16 |
189 |
2900 |
1,8 CDL20 |
|
|
|
|
|
CDL20-1 |
1.1 |
1.5 |
20 |
10 |
2900 |
CDL20-2 |
2.2 |
3 |
20 |
23 |
2900 |
CDL20-3 |
4 |
5.5 |
20 |
35 |
2900 |
CDL20-4 |
5.5 |
7.5 |
20 |
47 |
2900 |
CDL20-5 |
5.5 |
7.5 |
20 |
58 |
2900 |
CDL20-6 |
7.5 |
10 |
20 |
70 |
2900 |
CDL20-7 |
7.5 |
10 |
20 |
82 |
2900 |
CDL20-8 |
11 |
15 |
20 |
94 |
2900 |
CDL20-10 |
11 |
15 |
20 |
118 |
2900 |
CDL20-12 |
15 |
20 |
20 |
142 |
2900 |
CDL20-14 |
15 |
20 |
20 |
166 |
2900 |
CDL20-17 |
18.5 |
25 |
20 |
202 |
2900 |
|
