Digunakan secara luas pendingin udara pompa pemadam kebakaran ujung suction pompa air
Ringkasan produk

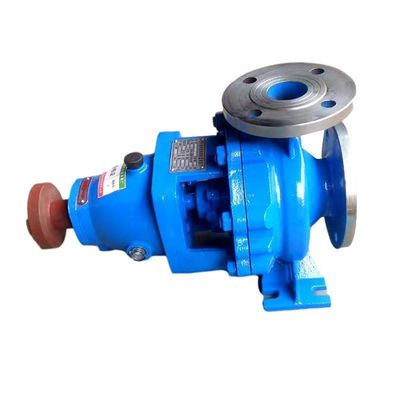

Pompa sentrifugal penghisapan ujung kimia IH adalah pompa sentrifugal satu tahap, satu penghisapan dan kantil,diproduksi menurut standar internasional yang dikombinasikan dengan desain proses non-logam. IH adalah produksi hemat energi sebagai pengganti pompa tahan korosi F. Pompa sentrifugal kimia IH cocok untuk mengangkut cairan tanpa partikel padat,korosif dan viskositas mirip dengan air. Suhu medium adalah antara -20 derajat Celcius dan 105 derajat Celcius, dan ketika menyampaikan suhu tinggi medium, harus ada pengukuran pendinginan.minyak bumi, tenaga listrik, metalurgi, kertas, farmasi, industri makanan dll dengan banyak keuntungan seperti ketahanan korosi, ketahanan abrasi, ketahanan suhu tinggi,kekuatan mekanik tinggi, operasi yang stabil, struktur canggih dan rasional, kinerja segel yang ketat dan dapat diandalkan, mudah dibongkar dan diperbaiki, umur panjang dll.
IH centrifugal kimia memiliki 33 model dasar, dan sekitar 22 model adalah kecepatan ganda ((2900r/menit 1450r/menit).total produksi mencapai 112 spesifikasi.
Jangkauan kinerja
Volume aliran:6.3--400m3/jam
Kepala: 5-125m
Kecepatan:2900r/min 1450r/min
Daya:0.55--90KW
Diameter inlet:50-200mm
Tekanan kerja maksimum:1.6MPa
Ekspresi model
IH 50 - 32 - 160 A IH adalah pompa sentrifugal kimia satu-tahap satu-asupan standar internasional;50 berarti diameter inlet pompa;32 berarti diameter outlet pompa;160 berdiri untuk diameter nominal impeller ((mm);A berarti diameter luar impeller setelah pemotongan pertama
Karakteristik desain
Komposisi Pompa
Pompa sentrifugal kimia seri IH adalah produk desain bersama oleh industri pompa secara nasional sesuai dengan standar internasional ISO.Penutup pompa, bagian segel, dukungan tengah, poros, bagian suspensi dan sebagainya.
Struktur pompa

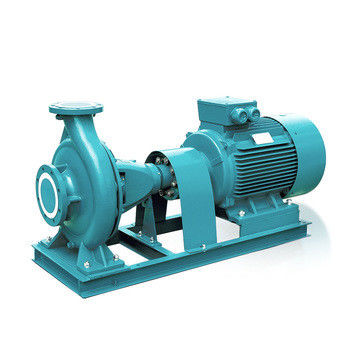

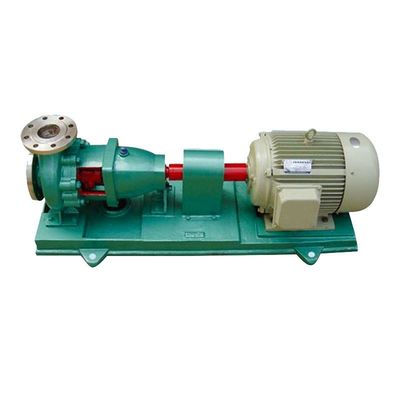

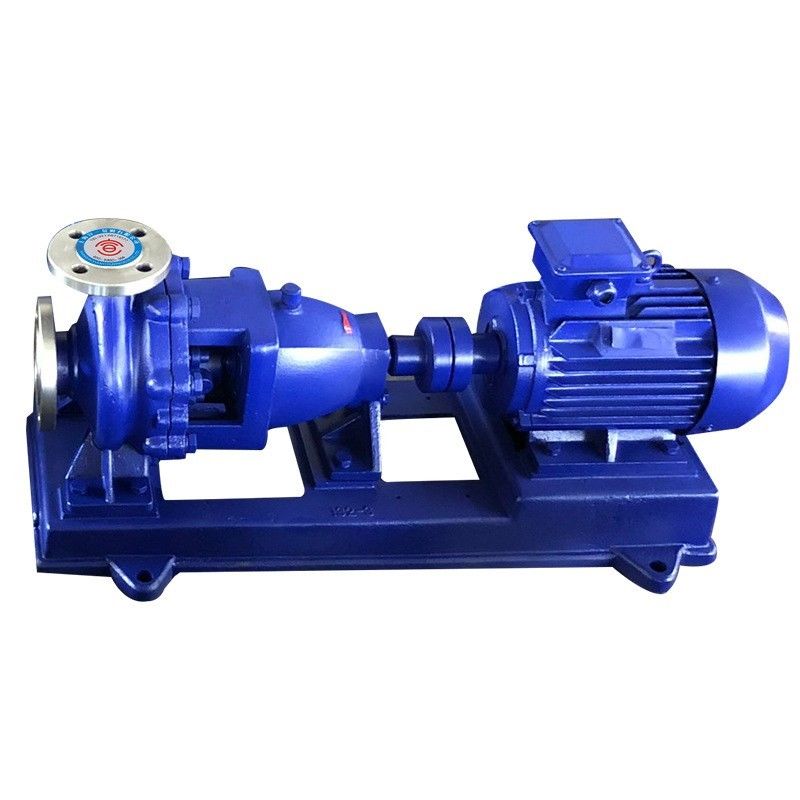

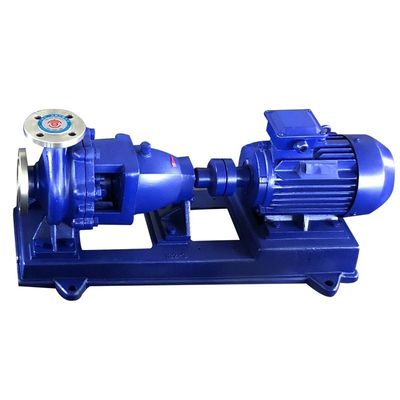

Penutup pompa dipasangkan pada bagian tengah dengan jahitan, dan diikat dengan koneksi casing pompa dan jahitan di bagian tengah.radial discharge dan didukung oleh tipe kakiBagian-bagian suspensi dapat dipasang di bagian tengah dengan jahitan dan didukung di atas dasar dengan bracket suspensi.Kopling ekstensi dirancang untuk pembongkaran yang nyamanKetika pompa membutuhkan pemeriksaan dan perbaikan, hanya bagian koneksi tengah dari kopling ekstensi yang perlu dibongkar, yaitu memutus bagian rotor untuk pemeriksaan dan perbaikan.Saluran sambungan masuk dan keluar, casing pompa dan motor tidak perlu dibongkar.
Arah rotasi pompa
Pompa digerakkan langsung oleh motor dari kopling ekstensi.
Jenis segel poros pompa
Segel poros mengadopsi segel kemasan atau segel mekanis, yang dapat dipilih sesuai dengan kebutuhan klien.Hal ini diizinkan untuk mengadopsi ukuran rongga penyegelan sesuai dengan ISO3069 sebagaimana diperlukan dan jenis segel poros lainnya..
Segel pengemasan: Ada kotak pengisi di penutup pompa; mengadopsi segel pengemasan lunak; Air dengan tekanan tertentu dapat dibawa ke dalam kotak pengisi untuk penyegelan, pendinginan, pelumasan dan pembersihan.
Segel mekanis: Segel mekanis satu sisi dan segel mekanis dua sisi; Air dengan tekanan tertentu dapat dibawa ke rongga penyegelan untuk menyiram, menggosok wajah dan mendinginkan juga.
Spesifikasi:
| Model | n=2900r/menit | n=1450r/menit | ||||
| Q ((m3/jam) | H (m) | (KW) | Q ((m3/jam) | (m) | (KW) | |
| IH40-32-125 | 6.3 | 20 | 1.5 | 3.2 | 5 | 0.55 |
| IH40-32-160 | 32 | 3 | 8 | 0.55 | ||
| IH40-32-200 | 50 | 5.5 | 12.5 | 1.1 | ||
| IH40-32-250 | 80 | 11 | 20 | 2.2 | ||
| IH50-32-125 | 12.5 | 20 | 3 | 6.3 | 5 | 0.55 |
| IH50-32-160 | 32 | 4 | 8 | 0.55 | ||
| IH50-32-200 | 50 | 7.5 | 12.5 | 1.5 | ||
| IH50-32-250 | 80 | 15 | 20 | 2.2 | ||
| IH65-50-125 | 25 | 20 | 3 | 12.5 | 5 | 0.55 |
| IH65-50-160 | 32 | 5.5 | 8 | 0.75 | ||
| IH65-40-200 | 50 | 11 | 12.5 | 1.5 | ||
| IH65-40-250 | 80 | 18.5 | 20 | 3 | ||
| IH65-40-315 | 125 | 30 | 32 | 5.5 | ||
| IH80-65-125 | 50 | 20 | 5.5 | 25 | 5 | 0.75 |
| IH80-65-160 | 32 | 11 | 8 | 1.5 | ||
| IH80-50-200 | 50 | 15 | 12.5 | 2.2 | ||
| IH80-50-250 | 80 | 30 | 20 | 4 | ||
| IH80-50-315 | 125 | 45 | 32 | 7.5 | ||
| IH100-80-125 | 100 | 20 | 11 | 50 | 5 | 1.5 |
| IH100-80-160 | 32 | 15 | 8 | 2.2 | ||
| IH100-65-200 | 50 | 22 | 12.5 | 4 | ||
| IH100-65-250 | 80 | 37 | 20 | 5.5 | ||
| IH100-65-315 | 125 | 75 | 32 | 11 | ||
| IH125-100-200 | 200 | 50 | 45 | 100 | 12.5 | 7.5 |
| IH125-100-250 | 80 | 75 | 20 | 11 | ||
| IH125-100-315 | 125 | 75 | 32 | 18.5 | ||
| IH125-100-400 | / | / | / | 50 | 30 | |
| IH150-125-250 | / | / | / | 200 | 20 | 18.5 |
| IH150-125-315 | / | / | / | 32 | 30 | |
| IH150-125-400 | / | / | / | 50 | 45 | |
| IH200-150-250 | / | / | / | 400 | 20 | 37 |
| IH200-150-315 | / | / | / | 32 | 55 | |
| IH200-150-400 | / | / | / | 50 | 90 |
