Masukkan pompa air lubang

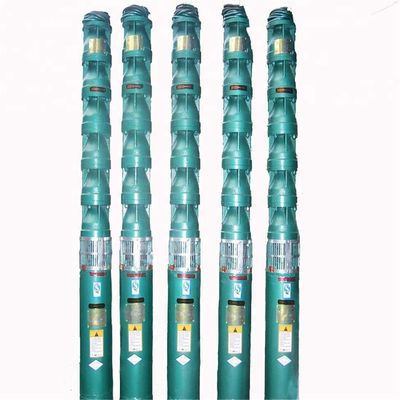

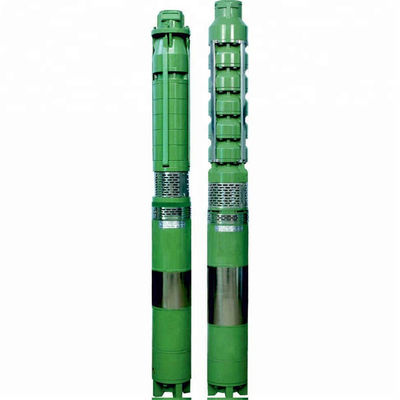

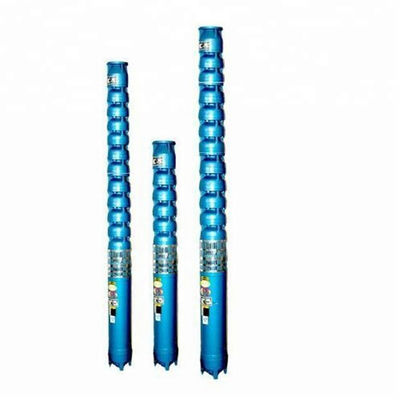

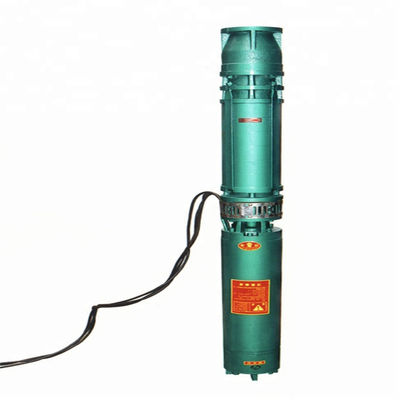

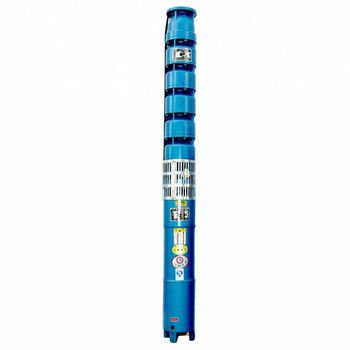

QJ series submersible electric pump adalah memiliki struktur yang kompak, volume kecil, kebisingan rendah, tidak ada polusi sekunder, instalasi & penggunaan perawatan yang nyaman, aman dan dapat diandalkan operasi,efisiensi tinggi dan penghematan energi, tidak perlu membangun ruang pompa dan sebagainya. Ini dapat instalasi vertikal dan horizontal. Hal ini juga dapat digunakan untuk air terbuka dan sebagai pompa tanah. Dibandingkan dengan pompa air tanah lainnya,memiliki keuntungan dari jejak kecil, tidak ada polusi dan kebocoran, penggunaan yang nyaman dan instalasi, dll. Hal ini dapat digunakan untuk pasokan air dan kesempatan lainnya.alat drainase.
Aplikasi pompa air lubang
Pompa submersible QJ adalah produk hemat energi yang dirancang sesuai dengan standar nasional.Ini juga banyak digunakan dalam irigasi pertanian, pasokan air dan drainase kota, perusahaan industri dan pertambangan, air ternak dan unggas dan bangunan tinggi di daerah dataran tinggi dan pegunungan, seperti pasokan air bertekanan.
Kondisi kerja
1. Pasokan listrik adalah 50Hz, 380v tiga fase AC pasokan listrik
2. Suhu air tidak boleh melebihi 20 °C
3Kandungan zat padat dalam air (menurut massa) tidak lebih dari 0,01%
4Nilai pH air pH 6,5-8.5
Kandungan klorida dalam air tidak lebih dari 400mg / L
6. kedalaman pompa listrik submersible terendam tidak lebih dari 70m.
Kondisi dasar dari kondisi di atas, seperti penggunaan kondisi di luar kisaran di atas, harus dibuat khusus untuk memastikan operasi normal pompa listrik..
Pengertian Pompa Air Lubang
Misalnya:
150QJ10-150
150- Beradaptasi dengan diameter minimum (mm) 150
QJ- Pompa bawah laut sumur (air panas)
10-Kapasitas:10m3/jam
150-kepala:150m
Motor
QJ 250-75
Asynchronous submersible motor.
Struktur dorongan tinggi
250 - Diameter sumur Min ((mm)
75 - Kekuatan motor (kw)
Struktur pompa air lubang bor
1. Pompa untuk jenis aliran sentrifugal atau campuran; Ia menggunakan water lubricated bearing; dan kopling dengan motor adalah kopling kaku.sehingga energi cair meningkat dengan pengalihan shell pompa untuk membawa air. Bagian atas pompa memiliki tubuh klep cek untuk mencegah downtime pompa, karena pipa air kembali ke kerusakan air pada bagian yang bekerja.air dapat perlahan dilepaskan dari pipa untuk mencegah retakan pipa di musim dingin. (Catatan: pompa bawah laut dengan kepala rendah tidak memiliki bodi katup kontrol).
2. Motor adalah struktur basah tipe basah tertutup. Motor stator penggulung menggunakan polyethylene tahan air terisolasi nilon heath multi-lapisan kawat.Bantalan panduan dan bantalan dorong menggunakan bahan pelumasan air. Motor diisi dengan air segar untuk mendinginkan motor dan melumasi bantalan. The bottom of the motor is equipped with a pressure regulating membrane (made of rubber) to adjust the pressure difference between the expansion and contraction of the body of water caused by the temperature rise of the motorPoros atas motor dilengkapi dengan mekanisme kontrol pasir untuk mencegah sedimen masuk ke dalam badan air.
Parameter pompa air lubang
型 号 规 格 |
流量 (m3/h) |
扬 程 (m) |
转速 (r/menit) |
Air efisiensi (%) |
keluar air Diameter mulut (mm) |
适用 井径 (mm) |
额定 功率 (kw) |
额定 tekanan listrik (v) |
额定 电流 (A) |
电机 efisiensi (η%) |
功率 Faktor cosφ |
机组 径 arah Maksimum 尺寸 (mm) |
备
Perhatikan |
100QJ5-16 | 5 | 16 | 2850 | 51 | 40 |
100 Lebih lanjut. |
0.55 | 380 | 2.41 | 51.0 | 0.68 | 96 | |
100QJ5-24 | 24 | 0.75 | 2.96 | 55.0 | 0.7 | ||||||||
100QJ5-32 | 32 | 1.1 | 3.93 | 59.0 | 0.72 | ||||||||
100QJ5-36 | 36 | 1.1 | 3.93 | 59.0 | 0.72 | ||||||||
100QJ5-48 | 48 | 1.5 | 4.97 | 62.0 | 0.74 | ||||||||
100QJ5-64 | 64 | 2.2 | 6.87 | 64.0 | 0.76 | ||||||||
100QJ5-72 | 72 | 2.2 | 6.87 | 64.0 | 0.76 | ||||||||
100QJ5-88 | 88 | 3 | 8.97 | 66.0 | 0.77 | ||||||||
100QJ5-96 | 96 | 3 | 8.97 | 66.0 | 0.77 | ||||||||
100QJ8-14 | 8 | 14 | 2850 | 53 | 50 |
100 Lebih lanjut. |
0.75 | 380 | 2.96 | 55.0 | 0.7 | 96 | |
100QJ8-21 | 21 | 1.1 | 3.93 | 59.0 | 0.72 | ||||||||
100QJ8-28 | 28 | 1.5 | 4.97 | 62.0 | 0.74 | ||||||||
100QJ8-32 | 32 | 1.5 | 4.97 | 62.0 | 0.74 | ||||||||
100QJ8-42 | 42 | 2.2 | 6.87 | 64.0 | 0.76 | ||||||||
100QJ8-45 | 45 | 2.2 | 6.87 | 64.0 | 0.76 | ||||||||
100QJ8-56 | 56 | 3 | 8.97 | 66.0 | 0.77 | ||||||||
100QJ8-63 | 63 | 3 | 8.97 | 66.0 | 0.77 | ||||||||
100QJ10-26 | 10 | 26 | 2850 | 54 | 50 |
100 Lebih lanjut. |
1.5 | 380 | 4.97 | 62.0 | 0.74 | 96 | |
100QJ10-39 | 39 | 2.2 | 6.87 | 64.0 | 0.76 | ||||||||
100QJ10-55 | 55 | 3 | 8.97 | 66.0 | 0.77 | ||||||||
100QJ10-72 | 72 | 4 | 11.96 | 66.0 | 0.77 | ||||||||
125QJ5-34 | 5 | 34 | 2850 | 53 | 40 |
125 Lebih lanjut. |
1.5 | 380 | 4.23 | 70.0 | 0.77 | 118 | |
125QJ5-51 | 51 | 2.2 | 6.03 | 72.0 | 0.77 | ||||||||
125QJ5-68 | 68 | 3 | 8.01 | 73.0 | 0.78 | ||||||||
125QJ5-85 | 85 | 4 | 10.53 | 74.0 | 0.78 | ||||||||
125QJ5-102 | 102 | 5.5 | 14.1 | 75.0 | 0.79 | ||||||||
125QJ5-119 | 119 | 5.5 | 14.1 | 75.0 | 0.79 | ||||||||
125QJ10-24 | 10 | 24 | 2850 | 60 | 50 |
125 Lebih lanjut. |
1.5 | 380 | 4.23 | 70.0 | 0.77 | 118 | |
125QJ10-32 | 32 | 2.2 | 6.03 | 72.0 | 0.77 | ||||||||
125QJ10-48 | 48 | 3 | 8.01 | 73.0 | 0.78 | ||||||||
125QJ10-56 | 56 | 4 | 10.53 | 74.0 | 0.78 | ||||||||
125QJ10-72 | 72 | 5.5 | 14.1 | 75.0 | 0.79 | ||||||||
125QJ10-80 | 80 | 5.5 | 14.1 | 75.0 | 0.79 | ||||||||
125QJ10-104 | 104 | 7.5 | 19.0 | 76.0 | 0.79 |
型 号 规 格 |
流量 (m3/h) |
扬 程 (m) |
转速 (r/menit) |
Air efisiensi (%) |
keluar air Diameter mulut (mm) |
适用 井径 (mm) |
额定 功率 (kw) |
额定 tekanan listrik (v) |
额定 电流 (A) |
电机 efisiensi (η%) |
功率 Faktor cosφ |
机组 径 arah Maksimum 尺寸 (mm) |
备
Perhatikan |
125QJ10-120 | 10 | 120 | 2850 | 60 | 50 |
125 Lebih lanjut. |
7.5 | 380 | 19.0 | 76.0 | 0.79 | 118 | |
125QJ10-136 | 136 | 9.2 | 22.7 | 77.0 | 0.8 | ||||||||
125QJ15-26 | 15 | 36 | 2850 | 63 | 50 |
125 Lebih lanjut. |
2.2 | 380 | 6.03 | 72.0 | 0.77 | 118 | |
125QJ15-39 | 39 | 3 | 8.01 | 73.0 | 0.78 | ||||||||
125QJ15-46 | 46 | 4 | 10.53 | 74.0 | 0.78 | ||||||||
125QJ15-52 | 52 | 4 | 10.53 | 74.0 | 0.78 | ||||||||
125QJ15-59 | 59 | 5.5 | 14.1 | 75.0 | 0.79 | ||||||||
125QJ15-65 | 65 | 5.5 | 14.1 | 75.0 | 0.79 | ||||||||
125QJ15-78 | 78 | 7.5 | 19.0 | 76.0 | 0.79 | ||||||||
125QJ15-91 | 91 | 7.5 | 19.0 | 76.0 | 0.79 | ||||||||
125QJ15-104 | 104 | 9.2 | 22.7 | 77.0 | 0.8 | ||||||||
125QJ20-16 | 20 | 16 | 2850 | 64 | 50 |
125 Lebih lanjut. |
2.2 | 380 | 6.03 | 72.0 | 0.77 | 118 | |
125QJ20-24 | 24 | 3 | 8.01 | 73.0 | 0.78 | ||||||||
125QJ20-32 | 32 | 4 | 10.53 | 74.0 | 0.78 | ||||||||
125QJ20-40 | 40 | 4 | 10.53 | 74.0 | 0.78 | ||||||||
125QJ20-48 | 48 | 5.5 | 14.1 | 75.0 | 0.79 | ||||||||
125QJ20-56 | 56 | 5.5 | 14.1 | 75.0 | 0.79 | ||||||||
125QJ20-64 | 64 | 7.5 | 19.0 | 76.0 | 0.79 | ||||||||
125QJ20-72 | 72 | 7.5 | 19.0 | 76.0 | 0.79 | ||||||||
125QJ20-80 | 80 | 9.2 | 22.7 | 77.0 | 0.8 | ||||||||
125QJ25-12 | 25 | 12 | 2850 | 64 | 65 |
125 Lebih lanjut. |
2.2 | 380 | 6.03 | 72.0 | 0.77 | 118 | |
125QJ25-18 | 18 | 3 | 8.01 | 73.0 | 0.78 | ||||||||
125QJ25-24 | 24 | 4 | 10.53 | 74.0 | 0.78 | ||||||||
125QJ25-30 | 30 | 4 | 10.53 | 74.0 | 0.78 | ||||||||
125QJ25-36 | 36 | 5.5 | 14.1 | 75.0 | 0.79 | ||||||||
125QJ25-48 | 48 | 7.5 | 19.0 | 76.0 | 0.79 | ||||||||
125QJ25-60 | 60 | 9.2 | 22.7 | 77.0 | 0.8 | ||||||||
125QJ32-24 | 32 | 24 | 2850 | 64 | 80 |
125 Lebih lanjut. |
4 | 380 | 10.53 | 74.0 | 0.78 | 118 | |
125QJ32-30 | 30 | 5.5 | 14.1 | 75.0 | 0.79 | ||||||||
125QJ32-42 | 42 | 7.5 | 19.0 | 76.0 | 0.79 | ||||||||
125QJ32-54 | 54 | 9.2 | 22.7 | 77.0 | 0.8 | ||||||||
150QJ5-100 | 5 | 100 | 2850 | 58 | 40 | 150 | 3 | 380 | 7.9 | 74.0 | 0.78 | 143 |
型 号 规 格 |
流量 (m3/h) |
扬 程 (m) |
转速 (r/menit) |
Air efisiensi (%) |
keluar air Diameter mulut (mm) |
适用 井径 (mm) |
额定 功率 (kw) |
额定 tekanan listrik (v) |
额定 电流 (A) |
电机 efisiensi (η%) |
功率 Faktor cosφ |
机组 径 arah Maksimum 尺寸 (mm) |
备
Perhatikan |
150QJ5-150 | 5 | 150 | 2850 | 58 | 40 |
150 Lebih lanjut. |
4 | 380 | 10.25 | 75.0 | 0.79 | 143 | |
150QJ5-200 | 200 | 5.5 | 13.74 | 76.0 | 0.8 | ||||||||
150QJ5-250 | 250 | 7.5 | 18.5 | 77.0 | 0.8 | ||||||||
150QJ5-300 | 300 | 9.2 | 22.12 | 78.0 | 0.81 | ||||||||
150QJ10-50 | 10 | 50 | 2850 | 63 | 50 |
150 Lebih lanjut. |
3 | 380 | 7.9 | 74.0 | 0.78 | 143 | |
150QJ10-66 | 66 | 4 | 10.25 | 75.0 | 0.79 | ||||||||
150QJ10-78 | 78 | 4 | 10.25 | 75.0 | 0.79 | ||||||||
150QJ10-84 | 84 | 5.5 | 13.74 | 76.0 | 0.8 | ||||||||
150QJ10-91 | 91 | 5.5 | 13.74 | 76.0 | 0.8 | ||||||||
150QJ10-100 | 100 | 5.5 | 13.74 | 76.0 | 0.8 | ||||||||
150QJ10-128 | 128 | 7.5 | 18.5 | 77.0 | 0.8 | ||||||||
150QJ10-150 | 150 | 7.5 | 18.5 | 77.0 | 0.8 | ||||||||
150QJ10-200 | 200 | 11 | 26.28 | 78.5 | 0.81 | ||||||||
150QJ10-250 | 250 | 13 | 30.87 | 79.0 | 0.81 | ||||||||
150QJ10-300 | 300 | 15 | 35.62 | 79.0 | 0.81 | ||||||||
150QJ15-33 | 15 | 33 | 2850 | 63 | 50 |
150 Lebih lanjut. |
3 | 380 | 7.9 | 74.0 | 0.78 | 143 | |
150QJ15-42 | 42 | 4 | 10.25 | 75.0 | 0.79 | ||||||||
150QJ15-50 | 50 | 4 | 10.25 | 75.0 | 0.79 | ||||||||
150QJ15-60 | 60 | 5.5 | 13.74 | 76 | 0.8 | ||||||||
150QJ15-65 | 65 | 5.5 | 13.74 | 76.0 | 0.8 | ||||||||
150QJ15-72 | 72 | 5.5 | 13.74 | 76.0 | 0.8 | ||||||||
150QJ15-81 | 81 | 7.5 | 18.5 | 77.0 | 0.8 | ||||||||
150QJ15-90 | 90 | 7.5 | 18.5 | 77.0 | 0.8 | ||||||||
150QJ15-98 | 98 | 7.5 | 18.5 | 77.0 | 0.8 | ||||||||
150QJ15-106 | 106 | 9.2 | 22.12 | 78.0 | 0.81 | ||||||||
150QJ15-114 | 114 | 9.2 | 22.12 | 78.0 | 0.81 | ||||||||
150QJ15-130 | 130 | 11 | 26.28 | 78.5 | 0.81 | ||||||||
150QJ15-146 | 146 | 13 | 30.87 | 79.0 | 0.81 | ||||||||
150QJ15-162 | 162 | 13 | 30.87 | 79.0 | 0.81 | ||||||||
150QJ15-180 | 180 | 15 | 35.62 | 79.0 | 0.81 | ||||||||
150QJ20-26 | 20 | 26 | 2850 | 64 | 50 |
150 Lebih lanjut. |
3 | 380 | 7.9 | 74.0 | 0.78 | 143 | |
150QJ20-33 | 33 | 3 | 7.9 | 74.0 | 0.78 |
