QSP Submersible Sewage Pump: Dengan Water-Resistant Wire & Sand Prevention
Pengantar
Pompa penyelam tipe QSP yang diisi air (pompa penyelam QS) terdiri dari dua bagian: pompa dan motor.
Pompa air terdiri dari impeller, guideline vane (guideline shell), water inlet node, water outlet dan bagian lainnya.Motor selam mengadopsi struktur yang diisi airPenggulung stator dan inti besi langsung terbenam dalam air, terutama digunakan untuk pendinginan motor dan pelumasan bantalan geser.Penggulung stator dari motor mengadopsi kawat elektromagnetik tahan air, yang memiliki kinerja tahan air yang baik. rotor adalah struktur kandang tupai. ujung atas motor dilengkapi dengan lubang injeksi air dan lubang knalpot,dan ujung bawahnya dilengkapi dengan lubang pembuangan airBagian bawah motor dilengkapi dengan bantalan dorongan untuk menanggung kekuatan aksial pompa dan berat mati rotor.Ujung panjang poros rotor dilengkapi dengan lemparan pasir karet dan segel minyak rangka geser untuk membentuk mekanisme pencegahan pasir, yang dapat secara efektif mencegah sedimen masuk ke motor.
Motor tiga fase dibagi menjadi bantalan bergulir dan bantalan geser. bantalan geser mengadopsi lengan grafit berkualitas tinggi dan pelat dorongan baja tahan karat,yang masing-masing menanggung gaya radial dan gaya aksial pompa listrik saat bekerja, dengan kinerja yang stabil dan kualitas yang dapat diandalkan.
Keuntungan utama adalah: operasi yang dapat diandalkan, tahan lama, mudah digunakan, daya tinggi, kurangnya kesalahan, biaya perawatan yang rendah.
Aplikasi
Karena struktur khusus dan kurang polusi sumber air, pompa listrik seri ini adalah semacam alat mengangkat air yang berjalan di air dengan satu mesin dan pompa.Hal ini dapat digunakan secara luas dalam drainase lahan pertanian dan irigasi, irigasi sprinkler, mengangkat air sumur, asupan air rumah tangga, sistem pasokan air dan drainase bangunan industri dan sipil, pengalihan air di daerah perbukitan dan drainase di daerah dataran rendah.
3, Kondisi layanan QSP pompa selam
Pompa listrik harus dapat bekerja terus menerus dalam kondisi berikut:
1. Suhu rata-rata tidak boleh melebihi + 25 °C;
2Nilai pH media adalah antara 6,5 dan 8.5;
3Rasio volume kotoran padat tidak lebih dari 0,1%, dan ukuran partikel tidak lebih dari 0,2 mm;
4Frekuensi daya adalah 50 Hz, tegangan adalah 380 V, dan rentang fluktuasi tegangan adalah 0,9-1,1 kali dari nilai nominal;
5. kedalaman menyelam tidak kurang dari 0.5m.
Instalasi dan instruksi

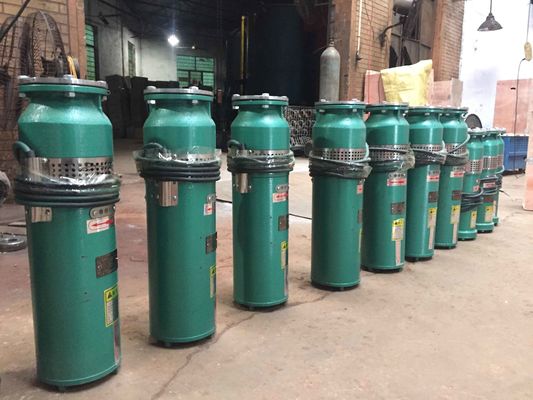

Gambar

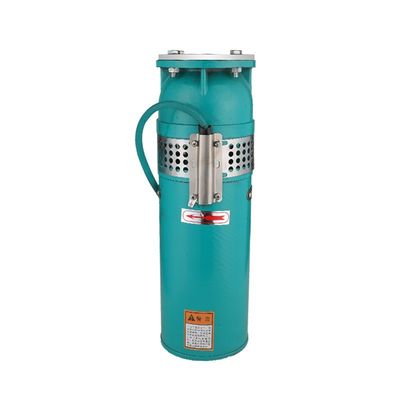

Bahan pada besi cor

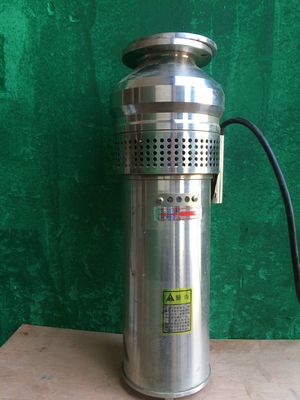

materi pada SS 304
Parameter
Model |
Aliran M3/jam |
Kepala m |
Kekuatan Kw |
Saat ini A |
Ketinggian pompa mm |
Diameter luar flange mm |
Jarak pusat flange mm |
Diameter outlet mm |
QSP15-10-0.75 | 15 | 10 | 0.75 | 2.6 | 450 | 150 | 130 | 50 |
QSP10-10-0.55 | 10 | 10 | 0.55 | 2.2 | 450 | 150 | 130 | 50 |
QSP10-14-0.75 | 10 | 14 | 0.75 | 2.6 | 450 | 150 | 130 | 50 |
QSP15-7-0.55 | 15 | 7 | 0.55 | 2.2 | 450 | 150 | 130 | 50 |
QSP15-14-1.1 | 15 | 14 | 1.1 | 3.2 | 520 | 156 | 135 | 50 |
QSP40-6-1.1 | 40 | 6 | 1.1 | 3.2 | 520 | 156 | 135 | 80 |
QSP25-9-1.1 | 25 | 9 | 1.1 | 3.2 | 520 | 156 | 135 | 65 |
QSP25-12-1.5 | 25 | 12 | 1.5 | 4.2 | 520 | 156 | 135 | 65 |
QSP40-9-1.5 | 40 | 9 | 1.5 | 4.2 | 520 | 156 | 135 | 80 |
QSP15-25-2.2 | 15 | 26 | 2.2 | 5.7 | 580 | 150 | 130 | 50 |
QSP25-17-2.2 | 25 | 17 | 2.2 | 5.7 | 580 | 150 | 130 | 65 |
QSP40-12-2.2 | 40 | 12 | 2.2 | 5.7 | 580 | 150 | 130 | 65 |
QSP65-7-2.2 | 65 | 7 | 2.2 | 5.7 | 580 | 150 | 130 | 90 |
QSP15-34/2-3 | 15 | 34 | 3 | 7 | 650 | 156 | 135 | 50 |
QSP10-54/3-3 | 10 | 54 | 3 | 7 | 680 | 150 | 130 | 50 |
QSP25-25-3 | 25 | 25 | 3 | 7 | 580 | 150 | 130 | 65 |
QSP20-30/2-3 | 20 | 30 | 3 | 7 | 650 | 156 | 134 | 65 |
QSP40-16-3 | 40 | 16 | 3 | 7 | 580 | 168 | 145 | 65 |
QSP50-13-3 | 50 | 13 | 3 | 7 | 580 | 168 | 145 | 90 |
QSP80-7-3 | 80 | 7 | 3 | 7 | 580 | 168 | 145 | 90 |
QSP65-10-3 | 65 | 10 | 3 | 7 | 580 | 168 | 145 | 90 |
QSP100-6-3 | 100 | 6 | 3 | 7 | 580 | 168 | 145 | 90 |
QSP10-72/4-4 | 10 | 72 | 4 | 10.2 | 720 | 150 | 130 | 50 |
QSP40-21-4 | 40 | 21 | 4 | 10.2 | 630 | 168 | 145 | 65 |
QSP20-40/2-4 | 20 | 40 | 4 | 10.2 | 730 | 168 | 145 | 65 |
QSP30-30/2-4 | 30 | 30 | 4 | 10.2 | 730 | 168 | 145 | 65 |
QSP65-13-4 | 65 | 13 | 4 | 10.2 | 630 | 168 | 145 | 90 |
QSP80-12-4 | 80 | 12 | 4 | 10.2 | 630 | 168 | 145 | 90 |
QSP100-9-4 | 100 | 9 | 4 | 10.2 | 630 | 168 | 145 | 90 |
QSP40-28-5.5 | 40 | 28 | 5.5 | 13.4 | 720 | 168 | 145 | 90 |
QSP65-20-5.5 | 65 | 20 | 5.5 | 13.4 | 720 | 168 | 150 | 90 |
QSP65-18-5.5 | 65 | 18 | 5.5 | 13.4 | 720 | 168 | 150 | 90 |
QSP100-12-5.5 | 100 | 12 | 5.5 | 13.4 | 720 | 200 | 172 | 125 |
QSP50-26-5.5 | 50 | 26 | 5.5 | 13.4 | 780 | 168 | 145 | 90 |
QSP80-15-5.5 | 80 | 15 | 5.5 | 13.4 | 720 | 168 | 150 | 90 |
QSP120-10-5.5 | 120 | 10 | 5.5 | 13.4 | 720 | 200 | 172 | 125 |
QSP220-5-5.5 | 220 | 5 | 5.5 | 13.4 | 720 | 200 | 180 | 150 |
QSP20-54/3-5.5 | 20 | 54 | 5.5 | 13.4 | 870 | 168 | 145 | 65 |
QSP30-40/3-5.5 | 30 | 40 | 5.5 | 13.4 | 780 | 168 | 145 | 90 |
QSP40-30/2-5.5 | 40 | 30 | 5.5 | 13.4 | 780 | 168 | 145 | 90 |
QSP65-25-7.5 | 65 | 25 | 7.5 | 18.6 | 740 | 168 | 150 | 90 |
QSP100-15-7.5 | 100 | 15 | 7.5 | 18.6 | 740 | 200 | 172 | 125 |
QSP100-17-7.5 | 100 | 17 | 7.5 | 18.6 | 740 | 200 | 172 | 125 |
QSP250-8-7.5 | 250 | 8 | 7.5 | 18.6 | 740 | 200 | 180 | 150 |
