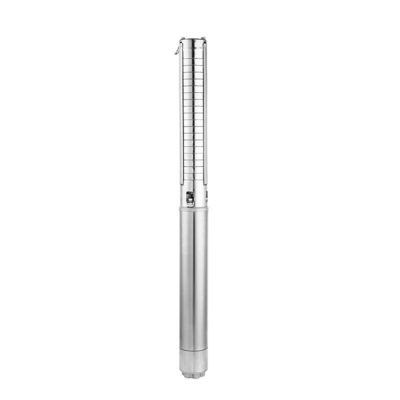

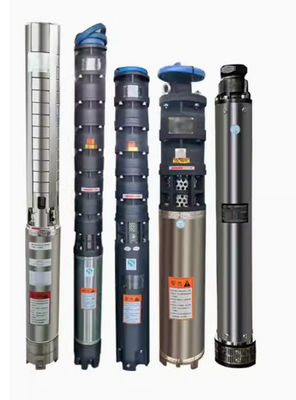

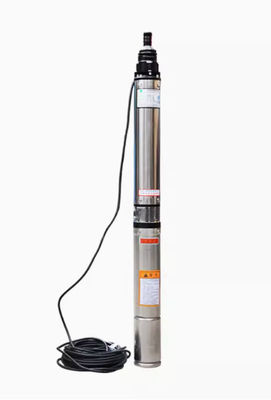

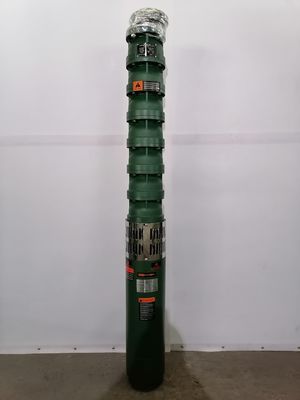

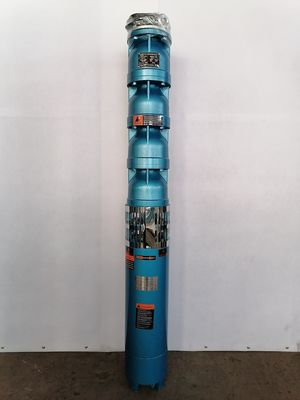

Aplikasi pompa sumur submersible

Pompa sumur submersible QJ merupakan produk hemat energi yang dirancang sesuai standar nasional. Produk ini terutama digunakan untuk mengekstraksi air tanah dari sumur dalam. Produk ini juga banyak digunakan dalam irigasi pertanian, penyediaan air dan drainase kota, perusahaan industri dan pertambangan, air ternak dan unggas, serta bangunan bertingkat tinggi di daerah dataran tinggi dan pegunungan, seperti penyediaan air bertekanan.

Kondisi kerja

1. Catu daya adalah catu daya AC tiga fase 50Hz, 380v

2. Suhu air tidak boleh melebihi 20℃

3. Kandungan padatan dalam air (berdasarkan massa) tidak lebih dari 0,01%

4. Nilai pH air pH 6,5-8,5

5 Kandungan klorida dalam air tidak lebih besar dari 400mg/L

6. Kedalaman pompa listrik submersible yang terendam tidak lebih dari 70m.

Kondisi dasar dari kondisi di atas, seperti penggunaan kondisi di luar kisaran di atas, harus dibuat khusus untuk memastikan pengoperasian normal pompa listrik..

Arti model pompa sumur submersible

Misalnya:

150QJ10-150

150- Beradaptasi dengan diameter minimum (mm) 150

QJ- Pompa submersible sumur (air panas)

10-Kapasitas: 10m³/jam

150-Kepala: 150m

MOTOR

QJ 250-75

Motor submersible asinkron.

Struktur daya dorong tinggi

250 - Diameter sumur minimum (mm)

75 - Daya motor (kw)

Struktur pompa sumur submersible

1. Pompa untuk tipe aliran sentrifugal atau campuran; Menggunakan bantalan yang dilumasi air; dan kopling dengan motor adalah kopling kaku. Putaran impeller pompa pada motor menggerakkan gaya sentrifugal, sehingga energi cairan meningkat dengan pengalihan cangkang pompa untuk membawa air. Bagian atas pompa memiliki badan katup periksa untuk mencegah waktu henti pompa, karena pipa air kembali ke air merusak bagian yang bekerja. Katup memiliki lubang pembuangan, air dapat dilepaskan perlahan dari pipa untuk mencegah keretakan pipa di musim dingin. (Catatan: pompa submersible kepala rendah tidak memiliki badan katup periksa).

2. Motor adalah struktur basah tipe tertutup. Gulungan stator motor menggunakan kawat multi-lapis nilon berinsulasi polietilena tahan air. Bantalan pemandu dan bantalan dorong menggunakan bahan yang dilumasi air. Motor diisi dengan air tawar untuk mendinginkan motor dan melumasi bantalan. Bagian bawah motor dilengkapi dengan membran pengatur tekanan (terbuat dari karet) untuk mengatur perbedaan tekanan antara ekspansi dan kontraksi badan air yang disebabkan oleh kenaikan suhu motor. Poros atas motor dilengkapi dengan mekanisme kontrol pasir untuk mencegah sedimen masuk ke badan air.

Parameter pompa sumur submersible
