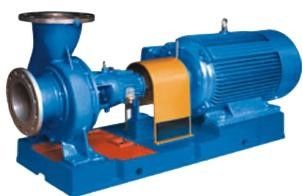

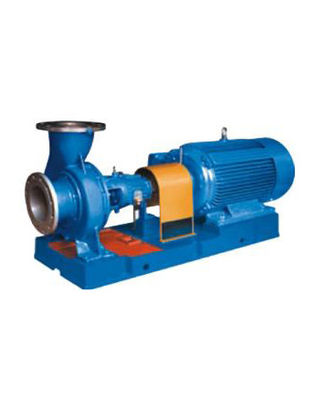

Pompa sentrifugal proses petrokimia ZA
Pengenalan Produk Pompa Kimia Minyak Bumi
Melaksanakan standar produk: API610 (Ed.10) dan VDMA24297 (tugas berat)
Pompa kimia standar seri ZA adalah pompa sentrifugal horizontal, satu tahap, dan hisap tunggal, yang sesuai dengan standar seperti DIN24256, ISO2858, dan GB5662-85, yang merupakan produk dasar di antara pompa kimia standar.
Ini berlaku untuk media pengangkutan yang bersuhu rendah atau bersuhu tinggi, netral atau korosif, bersih atau mengandung butiran padat, atau beracun, mudah terbakar, atau meledak.Ini terutama diterapkan di industri seperti teknik kimia, petrokimia, pabrik baja, pembangkit listrik, pembuatan kertas, pulp, obat-obatan, makanan dan pemurnian gula.
Fitur Struktural Pompa Kimia Minyak Bumi
Badan pompa: mengadopsi struktur pendukung kaki;
Impeller: tipe tertutup, semi terbuka dan terbuka penuh;gaya aksial pompa terutama diseimbangkan oleh bilah belakang atau lubang penyeimbang sedangkan gaya aksial sisa ditanggung oleh bantalan.
Penutup pompa: bekerja dengan kelenjar penyegel untuk membentuk rongga penyegel dan dimensi rongga standar dapat disediakan dengan berbagai jenis segel.
Segel poros: sesuai dengan kondisi kerja yang berbeda, jenis segel tersebut dapat diadopsi sebagai segel pengepakan, segel mekanis muka ujung tunggal, segel mekanis muka ujung ganda, dan segel mekanis secara seri.
Bantalan: mengadopsi mode pelumasan oli tipis dan level oli dikontrol oleh cangkir oli level konstan, yang sepenuhnya memastikan bantalan bekerja dalam kondisi pelumasan yang baik.
Poros: Dilindungi oleh selongsong untuk mencegah media bersentuhan langsung dengan poros untuk meningkatkan masa pakai poros.
Kondisi Kerja Pompa Kimia Minyak Bumi
Suhu sedang: -40°C----+500°C
Aliran Q=2~8000m3/jam, Kepala:3-240(m)
Tekanan kerja: hingga 50bar
Kecepatan putaran n=1450~3600 putaran/menit,50Hz/60Hz
Arah putaran pompa : searah jarum jam jika dilihat dari motor menuju pompa.
TIDAK. | Nama | Bahan | TIDAK. | Nama | Bahan |
1 | Selubung | SUS304 | 15 | Kelenjar bantalan belakang | FC200 |
2 | Cincin casing | SUS304 | 16 | Batang | ANSI420 |
3 | Cincin impeler depan | SUS304 | 17 | Tempat debu belakang | FC200 |
4 | pendorong | SUS304 | 18 | Kaki pendukung | FC200 |
5 | Cincin impeler belakang | SUS304 | 19 | Cincin spacer bantalan | FC200 |
6 | Cincin kap mesin | SUS304 | 20 | Bantalan rol tirus | Standar |
7 | Kap pompa | SUS304 | 21 | Jendela level oli | PTFE |
8 | Rumah bantalan | FC200 | 22 | Tempat debu depan | FC200 |
9 | Segel kelenjar | SUS304 | 23 | Tabung pelepasan | SUS304 |
10 | Kelenjar bantalan depan | FC200 | 24 | Segel poros | MS,G/P |
11 | Bantalan rol silinder | Standar | 25 | Lengan poros | SUS304 |
12 | Cincin penahan | SUS304 | 26 | Steker sekrup | SUS304 |
13 | Ayam pelepas udara | FC200 | 27 | paking penyegel | PTFE |
14 | Bantalan bola sudut | Standar | 28 | Kacang impeler | SUS304 |
