1. Ikhtisar
Pompa tipe SH adalah pompa sentrifugal terbuka casing satu tahap, hisap ganda, untuk menyedot dan mengalirkan air jernih dan cairan dengan sifat fisik dan kimia yang mirip dengan air.Kepala pompa ini dari 9m hingga 140m, alirannya dari 126m3/jam hingga 12500m3/jam, dan suhu maksimum cairan tidak boleh melebihi 80℃, cocok untuk pabrik, pertambangan, pasokan air perkotaan, pembangkit listrik, besar proyek pemeliharaan air, irigasi pertanian dan banjir, dll. Pompa besar 48SH-22 juga dapat digunakan sebagai pompa sirkulasi untuk pembangkit listrik tenaga panas.
Arti model pompa: seperti 10SH-13A
10 - diameter lubang hisap dibagi 25 (diameter lubang hisap pompa adalah 250 mm).s, SH - pompa air jernih sentrifugal horizontal satu tahap hisap ganda 13 a dari jumlah putaran dibagi 10 (pompa dari jumlah putaran adalah 130) A - menunjukkan bahwa pompa telah mengubah diameter luar yang berbeda dari pendorong.
2,Deskripsi struktur

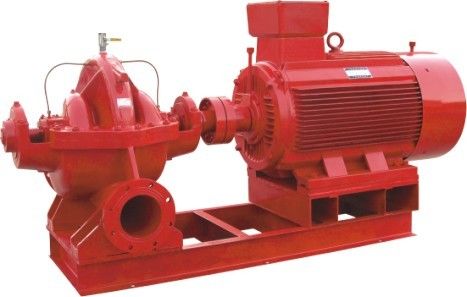

Saluran masuk dan keluar pompa tipe S dan SH berada di bawah sumbu pompa, dalam arah horizontal dan dalam posisi vertikal dengan sumbu, penutup pompa dipasang pada badan pompa dengan baut berkepala dua dan sekrup pemosisian kerucut, yang dapat mudah dibuka untuk memeriksa semua bagian dalam pompa, tanpa membongkar saluran masuk air, pipa pembuangan dan motor, sehingga sangat mudah untuk merombak, dari arah transmisi, pompa tipe SH berputar berlawanan arah jarum jam;Pompa tipe S berputar searah jarum jam.berputar searah jarum jam;Pompa tipe S berputar searah jarum jam;
Bagian utama pompa tipe S dan SH adalah: badan pompa (1), penutup pompa (2), impeller (3), poros (4), cincin segel hisap ganda (5), selongsong (6), badan bantalan (14 ).
Badan pompa (1) terbuat dari besi cor.Penutup pompa merupakan bengkel impeler, dan flensa saluran air masuk dan keluar dilengkapi dengan lubang sekrup pipa untuk memasang pengukur vakum dan tekanan.Leher pipa bagian paling bawah dibuat lubang skrup pipa untuk pembuangan air.
Penutup pompa (2) terbuat dari besi cor.Pada bagian atas terdapat lubang sekrup pipa untuk memasang pipa segel air dan pipa pelepas udara serta pengait untuk mengangkat penutup pompa.Impeller (3) terbuat dari besi cor, bentuknya
simetris, terdapat bilah bengkok di antara kedua dinding, cairan memasuki impeler dari kedua sisi, pembuatannya cekung setelah uji keseimbangan statis.
Poros (4), terbuat dari baja karbon berkualitas tinggi.Bagian tengah poros adalah impeler, dipasang dengan Jian, selongsong dan mur selongsong di kedua sisi, ujung kanan poros dipasang dengan kopling, dihubungkan langsung dengan motor, pada ujung kopling tidak diperbolehkan menggunakan sabuk penggerak, jika penggerak sabuk diperlukan, braket lain harus dipasang untuk menopang katrol sabuk.
Cincin penyegel hisap ganda (5) terbuat dari besi cor.Untuk mencegah air bertekanan tinggi bocor kembali ke bagian pemasukan air pompa, maka cincin segel hisap ganda dibuat dengan cincin semi taman yang menonjol, tertanam di badan pompa, digunakan untuk memasang cincin segel hisap ganda, yaitu bagian yang mudah rusak dan dapat diganti dengan suku cadang setelah dipakai.
Selongsong poros (6), terbuat dari besi tuang, digunakan untuk memperbaiki posisi impeler dan melindungi keausan poros di dalam ruang pengepakan, merupakan suku cadang yang dapat dipakai, dan dapat diganti dengan suku cadang setelah aus.
Pompa tipe S, SH memiliki dua penyangga, menggunakan bantalan bola radial satu baris, dipasang di badan bantalan (14) dekat ujung kopling dengan nama kolektif bagian bantalan A, ujung lainnya disebut bagian bantalan B, dilumasi dengan gemuk.Karena impelernya benar-benar simetris, secara teori pompa tidak menghasilkan gaya aksial, namun dalam pembuatannya sulit untuk melakukan aliran air melalui pompa di kedua sisinya dan celah pada cincin segelnya sama persis, sehingga pompa memiliki kemungkinan gaya aksial, gaya aksial dan gaya getaran ditanggung oleh bantalan bola radial satu baris pada bagian bantalan B.
Pengepakan berperan sebagai penyegelan untuk mencegah udara masuk ke dalam pompa dan sejumlah besar cairan merembes keluar.Segel pengepakan terdiri dari ruang pengepakan, kelenjar pengisi, cincin pengepakan, selongsong pengepakan dan bahan pengepakan yang disintesis pada badan pompa dan penutup pompa.Sejumlah kecil air bertekanan tinggi di dalam penutup pompa mengalir ke ruang pengepakan melalui tabung segel air eksternal (atau bak cuci internal) dan cincin pengepakan untuk berperan sebagai segel air.
Tingkat kekencangan pengepakan harus sesuai, tidak terlalu ketat dan tidak terlalu longgar, agar cairan dapat menjadi setetes rembesan yang berlaku, pengepakan terlalu ketat, bantalan mudah panas, sedangkan konsumsi daya, pengepakan terlalu longgar, kebocoran cairan, adalah untuk mengurangi efisiensi pompa.
