Pompa Air Kebakaran Poros Panjang Berkinerja Tinggi 2940/1460/980r/mnt untuk Perlindungan Kebakaran Industri
Pengantar singkat

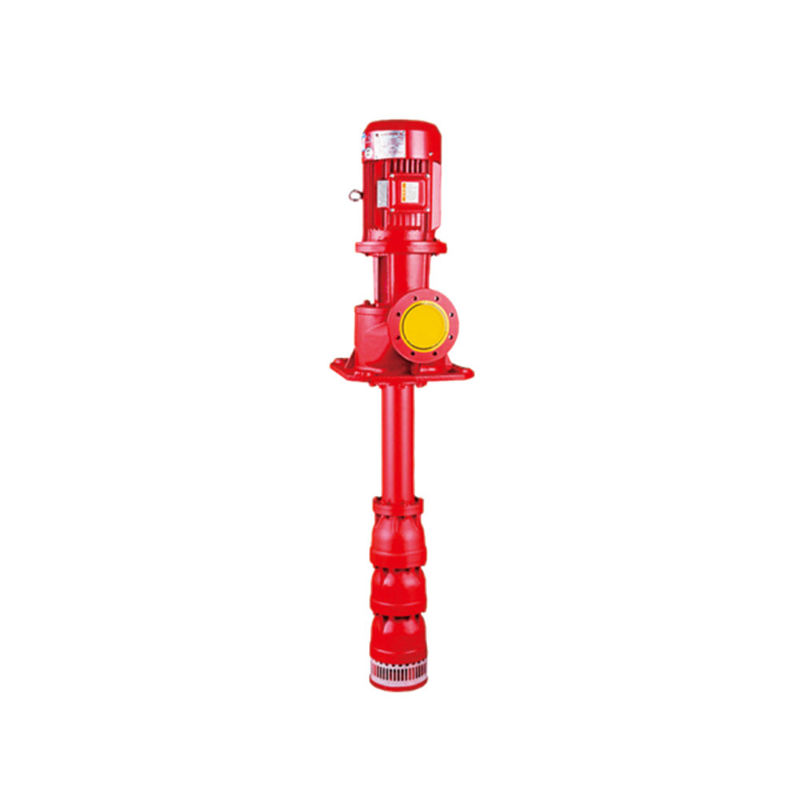

Pompa kebakaran sumur dalam poros panjang adalah pompa vertikal yang terdiri dari impeller aliran sentrifugal atau campuran tunggal atau ganda dan cangkang pemandu, pipa air, poros transmisi, dasar pompa, motor dan komponen lainnya.Basis pompa dan motor terletak di bagian atas kepala sumur (atau kolam).Tenaga motor disalurkan ke poros sudu melalui poros penggerak yang konsentris dengan pipa pengangkat, yang menggerakkan impeler untuk menghasilkan aliran dan gaya angkat.
Pompa sumur dalam sumbu panjang adalah peralatan pemompaan dan drainase yang banyak digunakan, yang cocok untuk pembangkit listrik, pabrik baja, tambang, industri kimia, proteksi kebakaran, pabrik air, irigasi pertanian dan industri lainnya.
Rentang kinerja (berdasarkan titik desain)
Aliran Q: 20-200m3 / jam
Angkat jam:30-165
Daya n: 4-110kw
Kecepatan n:2940, 1460, 980 putaran/menit
Media pemompaan harus memenuhi ketentuan berikut:
Suhu tidak boleh melebihi 40 ℃, kandungan padatan (berdasarkan berat) tidak boleh lebih besar dari 0,01%, nilai pH laju asam-basa harus 6,5-8,5, kandungan hidrogen sulfida tidak boleh lebih besar dari 1,5mg/l, dan tidak ada minyak yang boleh ditampung.Silakan hubungi kami jika Anda melebihi persyaratan media di atas.Kami memiliki serangkaian solusi lengkap.
Pengenalan struktur:
Pompa kebakaran sumur dalam poros panjang terdiri dari tiga bagian: bagian kerja, bagian pipa pengangkat, dan bagian sumur.
2.1.Bagian kerja
Bagian ini terdiri dari bagian kerja dan bagian filter air.Bagian kerja terdiri dari cangkang pemandu, impeler, selongsong berbentuk kerucut, bantalan cangkang, dan poros impeler.Impelernya berstruktur tertutup.Cangkangnya dihubungkan dengan baut.Cangkang pemandu dan impeler dapat dilengkapi dengan cincin aus.
2.2 pipa pengangkat
Bagian ini terdiri dari pipa pengangkat, poros transmisi, kopling dan komponen pendukung.Pipa pengangkat dihubungkan dengan flensa atau ulir pipa.Bahan poros transmisi adalah baja 45# atau baja tahan karat.Jika bagian bantalan poros transmisi aus, jika berupa pipa pengangkat berulir, posisi pemasangan kedua pipa pengangkat pendek dapat diubah, dan dapat digunakan kembali.Jika pipa pengangkat dihubungkan dengan flensa, dapat digunakan kembali dengan mengubah arah poros transmisi ke atas dan ke bawah.Cincin pengunci khusus disediakan pada sambungan antara dudukan pompa dan pipa pengangkat atas pompa sumur dalam dengan sambungan ulir untuk mencegah pipa pengangkat terjatuh.
2.3.Bagian atas sumur
Bagian ini terdiri dari bagian dudukan pompa, motor khusus untuk pompa sumur dalam (motor vertikal biasa yang dirancang khusus untuk pompa sumur dalam bila melebihi 400KW), poros motor, kopling dan bagian lainnya.Kotak kontrol distribusi opsional, pipa saluran keluar, katup masuk dan buang, pengukur tekanan, katup periksa, katup gerbang, dan sambungan ekspansi karet atau baja tahan karat.
Model | Kaliber masuk dan keluar | Mengalir (L/S) |
Kepala (M) |
Kecepatan (putaran/menit) |
Kekuatan (KW) |
XBD3.1/5G-L(L) | DN65 | 5 | 31 | 2900 | 4 |
XBD4.0/5G-L(L) | DN65 | 5 | 40 | 2900 | 5.5 |
XBD5.0/5G-L(L) | DN65 | 5 | 50 | 2900 | 7.5 |
XBD6.0/5G-L(L) | DN65 | 5 | 60 | 2900 | 7.5 |
XBD7.0/5G-L(L) | DN65 | 5 | 70 | 2900 | 11 |
XBD8.0/5G-L(L) | DN65 | 5 | 80 | 2900 | 15 |
XBD3.2/10G-L(L) | DN80 | 10 | 32 | 2900 | 7.5 |
XBD4.0/10G-L(W) | DN80 | 10 | 40 | 2900 | 11 |
XBD5.0/10G-L(W) | DN80 | 10 | 50 | 2900 | 15 |
XBD6.0/10G-L(W) | DN80 | 10 | 60 | 2900 | 15 |
XBD7.0/10G-L(W) | DN80 | 10 | 70 | 2900 | 18.5 |
XBD8.0/10G-L(W) | DN80 | 10 | 80 | 2900 | 22 |
XBD9.0/10G-L(W) | DN80 | 10 | 90 | 2900 | 22 |
XBD10.0/10G-L(W) | DN80 | 10 | 100 | 2900 | 30 |
XBD11.0/10G-L(W) | DN80 | 10 | 110 | 2900 | 30 |
XBD12.0/10G-L(W) | DN80 | 10 | 120 | 2900 | 37 |
XBD13.0/10G-L(W) | DN80 | 10 | 130 | 2900 | 45 |
XBD14.0/10G-L(W) | DN80 | 10 | 140 | 2900 | 45 |
XBD3.2/15G-L(W) | DN80 | 10 | 32 | 2900 | 7.5 |
XBD4.0/15G-L(W) | DN80 | 15 | 40 | 2900 | 11 |
XBD5.0/15G-L(L) | DN80 | 15 | 50 | 2900 | 15 |
XBD6.0/15G-L(W) | DN80 | 15 | 60 | 2900 | 15 |
XBD7.0/15G-L(L) | DN80 | 15 | 70 | 2900 | 18.5 |
XBD8.0/15G-L(L) | DN80 | 15 | 80 | 2900 | 22 |
XBD9.0/15G-L(L) | DN80 | 15 | 90 | 2900 | 22 |
XBD10.0/15G-L(W) | DN80 | 15 | 100 | 2900 | 30 |
XBD11.0/15G-L(L) | DN80 | 15 | 110 | 2900 | 30 |
XBD12.0/15G-L(W) | DN80 | 15 | 120 | 2900 | 37 |
XBD13.0/15G-L(W) | DN80 | 15 | 130 | 2900 | 37 |
XBD14.0/15G-L(W) | DN80 | 15 | 140 | 2900 | 45 |
XBD3.2/20G-L(W) | DN100 | 20 | 32 | 2900 | 15 |
XBD4.0/20G-L(W) | DN100 | 20 | 40 | 2900 | 15 |
XBD5.0/20G-L(W) | DN100 | 20 | 50 | 2900 | 18.5 |
XBD6.0/20G-L(W) | DN100 | 20 | 60 | 2900 | 22 |
XBD7.0/20G-L(W) | DN100 | 20 | 70 | 2900 | 30 |
XBD8.0/20G-L(W) | DN100 | 20 | 80 | 2900 | 30 |
XBD9.0/20G-L(W) | DN100 | 20 | 90 | 2900 | 30 |
XBD10.0/20G-L(W) | DN100 | 20 | 100 | 2900 | 37 |
XBD11.0/20G-L(W) | DN100 | 20 | 110 | 2900 | 37 |
XBD11.5/20G-L(W) | DN100 | 20 | 115 | 2900 | 45 |
XBD12.0/20G-L(W) | DN100 | 20 | 120 | 2900 | 45 |
XBD13.0/20G-L(W) | DN100 | 20 | 130 | 2900 | 55 |
XBD14.0/20GL(L) | DN100 | 20 | 140 | 2900 | 75 |
XBD14.5/20G-L(L) | DN100 | 20 | 145 | 2900 | 75 |
XBD15.0/20G-L(W) | DN100 | 25 | 150 | 2900 | 90 |
